Ääriseplekid L-kujulistele katuseakendele EUN/B, EUV/B, EUJ/B, EUV-L/B

Kirjeldus

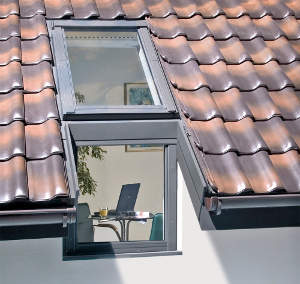

EU_/B ääriseplekid on mõeldud kasutamiseks koos L-kujuliste B_L akendega, ääriseplekid tagavad katuseakna ning vertikaalse akna vahel tiheda ühenduse.

Ääriseplekke on võimalik paigaldada kolmele erinevale sügavusele:

• N(+3 cm)
• V(0)
• J( -3 cm)

EUV/B ääriseplekid võimaldavad paigaldada aknaid erinevate katetega katustesse, EUV-L/B ääriseplekid on mõeldud õhukestele (2 x 5 mm) katusekatetele. Standardne EU_/B on mõeldud individuaalse L-kujulise akna paigaldamiseks, kuid seda saab tellida ka akende horisontaalseks kombineerimiseks. L-kujuliste akende ääriseplekkide suurus valitakse katuseakna mõõtude järgi.

Akna paigaldussügavus ja katusekalded:
— paigaldussügavus “V”, “N” sobib katusekalletele 15° kuni 55°
— paigaldussügavus “ J “ sobib katusekalletele 30° kuni 55°

Ääriseplekkide komponendid

EU_/B ääriseplekid koosnevad katuseakna ääriseplekkidest, katuseakent vertikaalse aknaga siduvast elemendist ning 120cm pikkustest räästaplekkidest.

EUV/B ääriseplekkide joonis

1 – katuseakna ääriseplekid (ilma alumise elemendita)
2 – aknaid ühendav element
3 – alumiiniumist kate
4 – ääriseplekkide räästapikendus
5 – räästa vihmaveerennid
6 – küljeplekid räästale
7 – soojustav villariba
