Ääriseplekid kiviprofiiliga katusekattele EZN-A, EZV-A, EZV-A XDP

Kirjeldus

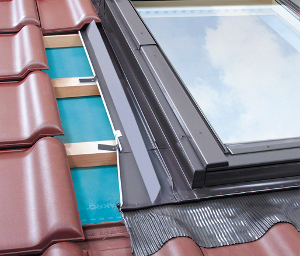

EZ_ ääriseplekid on mõeldud akna paigaldamiseks katustele millel kasutatava materjali profiil on kuni 45mm sügav, näiteks katusekivid, kivi- ja trapetsprofiiliga plekkkatused. Standardsed ääriseplekid on mõeldud individuaalsete akende paigaldamiseks.

Ääriseplekke saab kasutada ka akende kombineerimiseks:

• paigaldussügavus V ja N – vertikaalne, horisontaalne ning nelinurkne kombinatsioon
• paigaldussügavus J – horisontaalne kombinatsioon

Ääriseplekid võimaldavad aknaid paigaldada kolmele sügavusele: N (+3cm), V (0cm) ja J (–3cm). Standardne paigaldussügavus on V (EZV-A).

Saab kasutada katustel kalletega:

• 15° kuni 90° – paigaldussügavus N ja V,
• 20° kuni 90° – paigaldussügavus J.

Komplekt EZV-A XDP koosneb standardsetest EZV-A (1) ääriseplekkidest, XDP hingavast aluskattest kraest (2) ning naturaalsest lambavillast soojustusmaterjalist (3)

Ääriseplekkide komponendid

Ääriseplekid koosnevad neljast põhielemendist (alumine, ülemine ja küljeelemendid). Alumisel äärisepleki elemendil on elastne 165mm pikk põll, põlle alla liimitud plastikust matt võimaldab selle katusekattega tihedalt ühendada. Ääriseplekid on varustatud käsnja tihendiga, mis kaitseb akent tuulega leviva tolmu, lehtede ning vihma ja lume vastu. Komplektis olev kondentsirenn suunab kondenseerumisest tekkiva vee aknast eemale.

EZV- A ääriseplekkide joonis

1 — äärisepleki alumine osa
2 — küljeelemendid
3 — äärisepleki ülemine osa
4 — alumiiniumist kinnitusribad
5 — kondentsirenn
6 — küljeelemendi tihend
